Izračun strukture za tovarno Iriga v južni Manili
Informacije o izračunu konstrukcije Tip konstrukcije: jeklena konstrukcija lahkega ohišja portalnega okvirja Specifikacija zasnove: izračunano v skladu s tehničnimi specifikacijami za jekleno konstrukcijo lahkega ohišja s portalnim okvirjem (GB 51022-2015)

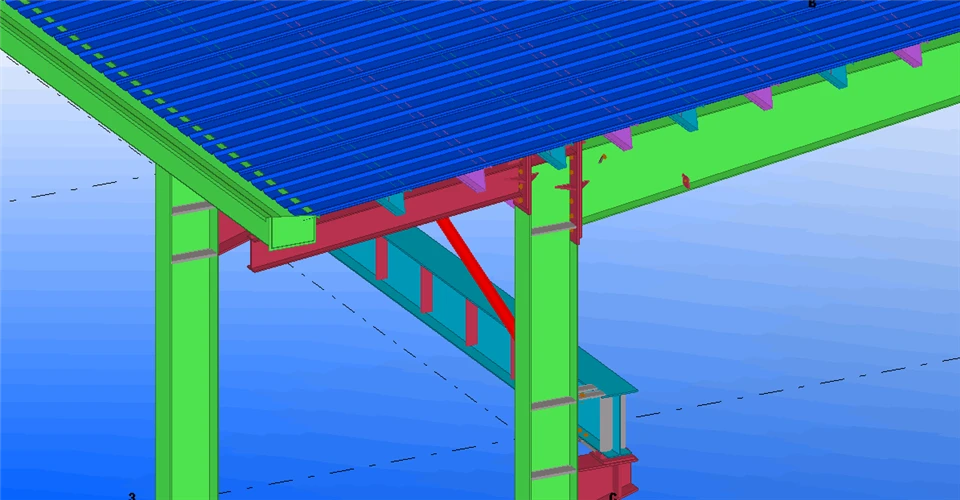

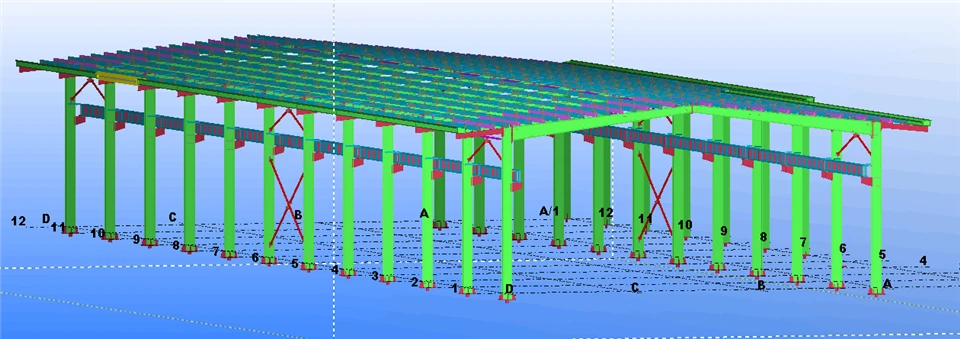

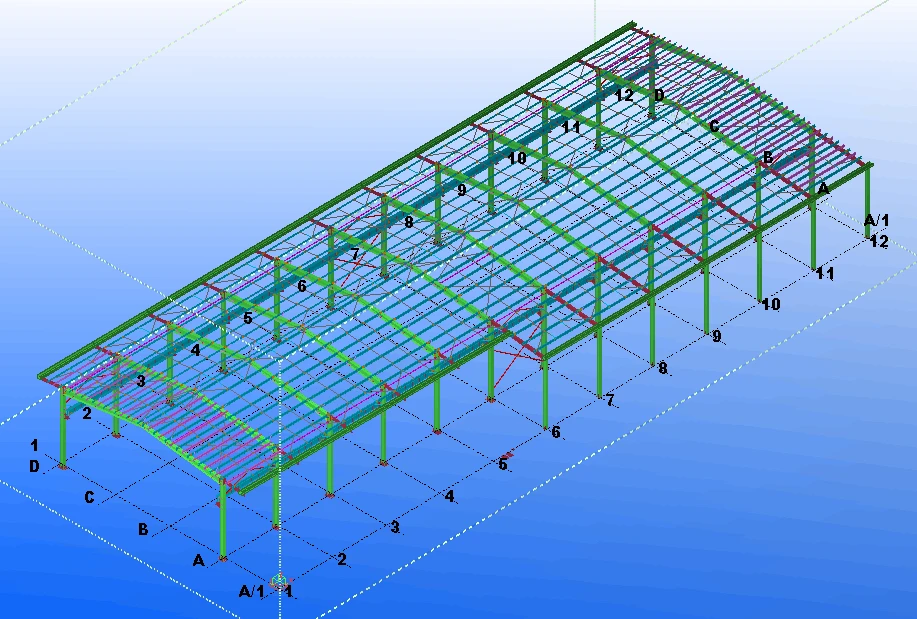

Predstavitev izdelka
CBC je v začetku leta 2019 zaključil projekt Iriga, ki se nahaja v južnem delu Manile in je projekt jeklene konstrukcije s posebnimi specifikacijami in jasno uporabo. Skupne dimenzije projekta so 66 metrov v dolžino, 18 do 24 metrov v širino in 7,8 metra v višino. Opremljen je s 5- metrov visokim in 5-tonskim dvigalom po evropskem standardu, ki ustreza operativnim potrebam projekta. Predvsem projekt ne vključuje stenskih plošč, vrat ali oken, saj se uporablja posebej za proizvodnjo montažnih cementnih plošč.
V smislu konstrukcijskih standardov projekt sprejema stroge zahteve za prilagajanje lokalnemu okolju: načrtovana hitrost vetra doseže 270 km/h in je zasnovan tako, da je odporen na potrese 8 stopinj, kar zagotavlja varnost in stabilnost jeklene konstrukcije v ekstremnih vremenskih in geoloških razmerah. V fazi projektiranja in izračuna je CBC uporabil programsko opremo 3D3S za izvedbo podrobnih strukturnih izračunov in sestavo celovitega poročila o strukturni analizi. Poročilo je bilo nato predloženo kvalificiranemu lokalnemu projektantu v pregled in odobritev, ki je v celoti v skladu z lokalnimi gradbenimi standardi in predpisi, kar v celoti odraža strokovno moč in strog odnos CBC pri projektih jeklenih konstrukcij v tujini.
Spodaj je del analize celotne strukture za referenco.
I. konstrukcijske osnove
Koda obremenitev za gradbene konstrukcije (GB 50009-2012);
Kodeks za potresno projektiranje stavb (GB 50011-2010);
Koda za projektiranje jeklenih konstrukcij (GB 50017-2003);
Tehnična specifikacija za jekleno konstrukcijo lahkega ohišja s portalnim okvirjem (GB 51022-2015);
Informacije o računalniški programski opremi:
Ta programska oprema za inženirske izračune je programska oprema za načrtovanje jeklenih konstrukcij PKPM (različica 10 V3.1.5 – 9. september 2016).
Datum izračuna je 14:13:41 sekunde 17. julija 2019.
Shematski diagram izračuna strukture
SLIKA. 1-1 shematski diagram strukture
Informacije o izračunu strukture
Vrsta konstrukcije: jeklena konstrukcija lahkega ohišja portalnega okvirja
Projektna specifikacija: izračunano v skladu s tehničnimi specifikacijami za jekleno konstrukcijo lahkega ohišja s portalnim okvirjem (GB 51022-2015)
Koeficient strukturne pomembnosti: 1,00
Skupno število vozlišč: 9
Število stolpcev: 4
Liang: 4
Številka omejitve ležaja: 2
Skupno število standardnih razdelkov: 4
Podatki o izračunu žive obremenitve: upošteva se neugodna razporeditev žive obremenitve
Informacije o izračunu obremenitve vetra: izračunajte obremenitev vetra
Jeklo: Q345
Informacije o izračunu lastne teže greda in stebra: izračun lastne teže greda in stebra
Aksialna deformacija stebra pod konstantno obremenitvijo: upoštevajte
Računski koeficient povečanja lastne teže nosilca in stebra: 1,10
Faktor povečanja togosti nosilca: 1,00
Razmerje med neto površino in površino bruto preseka jeklene konstrukcije: 0,95
Celotna stabilnost nosilca portalnega okvirja v ravnini se preverja glede na upogibni element
Program samodejno določi dovoljeno razmerje vitkosti
Dovoljeno razmerje upogibnega razpona jeklenega nosilca (konstantno + živo): l /180
Dovoljen horizontalni premik vrha stebra/višina stebra: l /60
Osnova vrednosti koeficienta seizmičnega vpliva: 10 anti-gauge (izdaja 2010)
Izračun seizmičnega delovanja: izračunajte horizontalni potresni učinek
Izračunajte številko načina: 3
Intenziteta potresa: 7.00
Kategorija: in{0}}situ prst Ⅱ razred
Število dodatnih utežnih vozlišč: 0
Projektirana potresna skupina: skupina 1
Periodični redukcijski koeficient: 0,80
Metoda izračuna potresne sile: metoda dekompozicije mod
Razmerje strukturnega dušenja: 0,050
Glede na gb50011-2010 koeficient povečanja seizmičnega učinka: 1.000
Osnovne informacije o strukturi
Koordinate vozlišča
|
Številka vozlišča |
X |
Y |
Številka vozlišča |
X |
Y |
|
1 |
0.00 |
5.00 |
2 |
18.00 |
5.00 |
|
3 |
2.30 |
7.27 |
4 |
20.30 |
7.27 |
|
5 |
0.00 |
7.50 |
6 |
18.00 |
7.50 |
|
7 |
9.00 |
8.40 |
8 |
0.00 |
0.00 |
|
9 |
18.00 |
0.00 |
Povezana številka stolpca
|
Stolpec št. |
Vozlišče Ι |
Vozlišče Π |
Stolpec št. |
Vozlišče Ι |
Vozlišče Π |
|
1 |
8 |
1 |
2 |
9 |
2 |
|
3 |
1 |
5 |
4 |
2 |
6 |
žarkovna korelacija,
|
Žarek je št. |
Vozlišče Ι |
Vozlišče Π |
Žarek je št. |
Vozlišče Ι |
Vozlišče Π |
|
1 |
3 |
5 |
2 |
5 |
7 |
|
3 |
6 |
4 |
4 |
7 |
6 |
Spoji ekscentričnih stebrov (m)
|
Številka vozlišča |
Vrednost ekscentričnega stolpca |
Številka vozlišča |
Vrednost ekscentričnega stolpca |
Številka vozlišča |
Vrednost ekscentričnega stolpca |
|
1 |
0.000 |
2 |
0.000 |
3 |
0.000 |
|
4 |
0.000 |
5 |
0.000 |
6 |
0.000 |
|
7 |
0.000 |
8 |
0.000 |
9 |
0.000 |
Informacije o standardnem razdelku
|
Prerez št. |
Informacije o prerezu |
|
1 |
Kombinacija varjenja H odsek: Tw B2 B1 H * * * * T1 * T2=400 * 250 * 250 * 6 * 10 * 10 |
|
2 |
H deformacijski odsek: B2 B1 (H1 in H2) * * * Tw * T1 * T2=(600 ~ 300) * 200 * 200 * 6 * 10 * 10 |
|
3 |
Kombinacija varjenja H odsek: Tw B2 B1 H * * * * T1 * T2=200 * 200 * 200 * 6 * 8 * 8 |
|
4 |
H deformacijski odsek: B2 B1 (H1 in H2) * * * Tw * T1 * T2=(300 ~ 600) * 200 * 200 * 6 * 10 * 10 |
Številka odseka postavitve stolpca, informacije o omejitvi, kot postavitve odseka
|
Stolpec št. |
Standardna številka razdelka |
Informacije o omejitvi |
Razporeditev odsekov Kot |
|
1 |
1 |
Samo poberi na obeh koncih |
0 |
|
2 |
1 |
Samo poberi na obeh koncih |
0 |
|
3 |
1 |
Samo poberi na obeh koncih |
0 |
|
4 |
1 |
Samo poberi na obeh koncih |
0 |
Številka odseka postavitve žarka, informacije o omejitvi
|
Žarek je št. |
Standardna številka razdelka |
Informacije o omejitvi |
|
1 |
3 |
Samo poberi na obeh koncih |
|
2 |
2 |
Samo poberi na obeh koncih |
|
3 |
3 |
Samo poberi na obeh koncih |
|
4 |
4 |
Samo poberi na obeh koncih |
Značilnosti prereza
|
Prerez št. |
Xc (mm) |
Yc (mm). |
Ix (cm4) |
Iy (cm4) |
A (cm2) |
|
1 |
125.0 |
200.0 |
21760.3 |
2604.9 |
72.8 |
|
2 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
|
3 |
100.0 |
100.0 |
3262.3 |
1067.0 |
43.0 |
|
4 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
Značilnosti prereza
|
Prerez št. |
Ix (cm) |
Iy (cm) |
W1x (cm3) |
W2x (cm3) |
W1y (cm3) |
W2y (cm3) |
|
1 |
17.3 |
6.0 |
1088.0 |
1088.0 |
208.4 |
208.4 |
|
2 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
|
3 |
8.7 |
5.0 |
326.2 |
326.2 |
106.7 |
106.7 |
|
4 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
Kombinacija obremenitve in učinka
Tabela obremenitev pri vsakem posameznem delovnem stanju
Obremenitev vozlišča
|
Delovno stanje |
Številka vozlišča |
Upogibni moment |
Navpična sila |
Horizontalna sila |
|
-- |
-- |
-- |
-- |
-- |
Obremenitev stolpca
|
Delovno stanje |
Stolpec št. |
Vrsta obremenitve |
Vrednost obremenitve |
Naloži parameter 1 |
Naloži parameter 2 |
|
Levi veter 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
1 pravi veter |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
Levi 2 veter |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
2 pravi veter |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
Obremenitev žarka
|
Delovno stanje |
Za več |
Število obremenitev |
Vrsta obremenitve |
Vrednost obremenitve 1 |
Naloži parameter 1 |
Vrednost obremenitve 2 |
Naloži parameter 2 |
|
Stalna obremenitev |
1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
|
Živa obremenitev |
1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
|
Levi veter 1 |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
1 pravi veter |
1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
Levi 2 veter |
1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
|
2 pravi veter |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
Žerjav 1
|
projekt |
vozlišče |
vozlišče |
|
Številka priključnega vozlišča žerjava |
1 |
2 |
|
Navpična obremenitev vsakega vozlišča, ki jo ustvari največji tlak kolesa na levi (Dmax je na levi strani razpona) |
181.430 |
56.390 |
|
Navpična obremenitev vsakega vozlišča, ki jo ustvari največji tlak kolesa na desni (Dmax na desni) |
56.390 |
181.430 |
|
Navpična obremenitev vsakega vozlišča, ustvarjena z največjim tlakom koles praznega avtomobila na levi (Wmax je na levi strani razpona) |
0.000 |
0.000 |
|
Navpična obremenitev vsakega vozlišča, ustvarjena z največjim tlakom koles praznega avtomobila na desni strani (Wmax je na desni strani razpona) |
0.000 |
0.000 |
|
Navpična ekscentričnost med navpično obremenitvijo žerjava in spoji (m) |
0.500 |
0.500 |
|
Največja vodoravna sila (Tmax), ki jo ustvari vodoravna zavorna sila žerjava na vsakem vozlišču |
5.002 |
5.002 |
|
Navpična razdalja med prečno vodoravno obremenitvijo žerjava in vsakim vozliščem (m) |
0.800 |
0.800 |
|
Prilagoditveni koeficient učinka ob upoštevanju vesoljskega dela in torzijskega učinka |
1.000 |
|
|
Potresna strižna sila in naraščajoči koeficient upogibnega momenta, ki ga povzroča most žerjava |
1.000 |
|
|
Teža mostu žerjava |
141.221 |
|
|
Koeficient zmanjšanja kombinirane obremenitve enosmernega žerjava |
1.000 |
|
|
Koeficient redukcije kombinirane obremenitve dveh razponskih žerjavov |
1.000 |
|
Kombinacija učinkov obremenitve
(1) osnovna kombinacija notranjih sil stebra
|
Osnovna kombinacija notranjih sil stebra |
|
|
(1)1,35 konstantno +0.98 aktivno 1 |
(2)1,35 konstantno +0.98 aktivno 2 |
|
(3)1,35 konstantno +0.98 aktivno 3 |
(4)1,35 konstantno +0.98 aktivno 4 |
|
(5)1.2 konstanta +1.4 aktivno 1 |
(6)1.2 konstanta +1.4 aktivno 2 |
|
(7)1.2 konstantno +1.4 aktivno 3 |
(8)1.2 konstanta +1.4 živo 4 |
|
(9)1.0 konstanta +1.4 živo 1 |
(10)1.0 konstanta +1.4 živo 2 |
|
(11)1.0 konstanta +1.4 živo 3 |
(12)1.0 konstanta +1.4 živo 4 |
|
1.2 konstantno +1.4 levi veter 1 |
1.2 konstanta +1.4 desni veter 1 |
|
1.2 konstantno +1.4 levi veter 2 |
1.2 konstantno +1.4 desni veter 2 |
|
1,0 konstanta +1.4 levi veter 1 |
1,0 konstanta +1.4 desni veter 1 |
|
1,0 konstanta +1.4 levi veter 2 |
1,0 konstanta +1.4 desni veter 2 |
|
(21)1.2 konstantno +1.4 živo 1+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 1+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 2 |
|
1.2 konstanta +1.4 živo 2+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 2+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 2 |
|
1.2 konstanta +1.4 živo 3+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 3+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 3+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 3+0.84 desni veter 2 |
|
(33)1.2 konstantno +1.4 živo 4+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 4+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 4+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 4+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 1+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 1+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 2+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 2+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 3+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 3+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 4+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 4+0.84 desni veter 2 |
|
1.2 konstanta +0.98 živo 1+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 1+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 2+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 2+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 3+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 3+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 3+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 3+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 4+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 4+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 4+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 4+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 1+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 1+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 2+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 2+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 3+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 3+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 4+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 4+1.4 desni veter 2 |
|
1,2 konstanta +0.6 živo 1+1.3 levi potres |
1,2 konstanta +0.6 v živo 1+1.3 desni potres |
|
1,2 konstanta +0.6 živo 2+1.3 levi potres |
1,2 konstanta +0.6 v živo 2+1.3 desni potres |
|
1,2 konstanta +0.6 živo 3+1.3 levi potres |
1,2 konstanta +0.6 v živo 3+1.3 desni potres |
|
1,2 konstanta +0.6 živo 4+1.3 levi potres |
1,2 konstanta +0.6 v živo 4+1.3 desni potres |
|
1,0 konstanta +0.5 živo 1+1.3 levi potres |
1,0 konstanta +0.5 v živo 1+1.3 desni potres |
|
1,0 konstanta +0.5 živo 2+1.3 levi potres |
1,0 konstanta +0.5 v živo 2+1.3 desni potres |
|
1,0 konstanta +0.5 živo 3+1.3 levi potres |
1,0 konstanta +0.5 v živo 3+1.3 desni potres |
|
1,0 konstanta +0.5 živo 4+1.3 levi potres |
1,0 konstanta +0.5 v živo 4+1.3 desni potres |
|
1.2 konstantno +1.4 dviganje 1 |
1.2 stalni +1.4 žerjav 2 |
|
1.2 stalni +1.4 žerjav 3 |
1.2 konstantno +1.4 dviganje 4 |
|
1.2 konstantno +1.4 dviganje 5 |
1.2 stalni +1.4 žerjav 6 |
|
1.2 konstanta +1.4 žerjav 7 |
1.2 stalni +1.4 žerjav 8 |
|
1.0 konstantno +1.4 dviganje 1 |
1.0 konstanta +1.4 žerjav 2 |
|
1.0 konstantno +1.4 dviganje 3 |
1.0 konstantno +1.4 dviganje 4 |
|
1.0 konstanta +1.4 žerjav 5 |
1.0 konstantno +1.4 dviganje 6 |
|
1.0 konstanta +1.4 žerjav 7 |
1.0 konstanta +1.4 žerjav 8 |
|
1.2 konstantno +0.98 v živo 1+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+1.4 viseče 7 |
|
1.2 stalno +0.98 v živo 2+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+1.4 žerjav 8 |
|
1.2 konstantno +0.98 v živo 3+1.4 visi 3 |
1.2 konstantno +0.98 živo 3+1.4 viseče 4 |
|
1.2 konstantno +0.98 živo 4+1.4 viseče 5 |
1.2 konstantno +0.98 živo 4+1.4 žerjav 6 |
|
1.0 konstantno +0.98 živo 1+1.4 visi 1 |
1.0 konstanta +0.98 živo 1+1.4 žerjav 7 |
|
1.0 konstantno +0.98 v živo 2+1.4 visi 2 |
1.0 konstanta +0.98 živo 2+1.4 žerjav 8 |
|
1.0 konstantno +0.98 v živo 3+1.4 visi 3 |
1.0 konstantno +0.98 v živo 3+1.4 visi 4 |
|
1.0 konstantno +0.98 v živo 4+1.4 visi 5 |
1.0 konstantno +0.98 v živo 4+1.4 visi 6 |
|
1.2 konstantno +1.4 v živo 1+0.98 visi 1 |
1.2 konstantno +1.4 živo 1+0.98 žerjav 7 |
|
1.2 konstantno +1.4 živo 2+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.98 žerjav 8 |
|
1.2 konstantno +1.4 živo 3+0.98 žerjav 3 |
1.2 konstantno +1.4 živo 3+0.98 žerjav 4 |
|
1.2 konstantno +1.4 živo 4+0.98 žerjav 5 |
1.2 konstantno +1.4 živo 4+0.98 žerjav 6 |
|
1.0 konstantno +1.4 živo 1+0.98 visi 1 |
1.0 konstanta +1.4 živo 1+0.98 žerjav 7 |
|
1.0 konstanta +1.4 živo 2+0.98 žerjav 2 |
1.0 konstanta +1.4 živo 2+0.98 žerjav 8 |
|
1.0 konstanta +1.4 živo 3+0.98 žerjav 3 |
1.0 konstanta +1.4 živo 3+0.98 žerjav 4 |
|
1.0 konstanta +1.4 živo 4+0.98 žerjav 5 |
1.0 konstanta +1.4 živo 4+0.98 žerjav 6 |
|
1.2 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 7 |
|
1.2 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 7 |
|
1.2 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 7 |
|
1.2 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 7 |
|
1.2 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 8 |
|
1.2 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 8 |
|
1.2 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 8 |
|
1.2 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 8 |
|
1.2 konstantno +0.98 živo 3+0.84 levi veter 1+1.4 visi 3 |
1.2 konstantno +0.98 živo 3+0.84 levi veter 1+1.4 visi 4 |
|
1.2 konstantno +0.98 živo 3+0.84 desni veter 1+1.4 visi 3 |
1.2 konstantno +0.98 živo 3+0.84 desni veter 1+1.4 visi 4 |
|
1.2 konstantno +0.98 živo 3+0.84 levi veter 2+1.4 visi 3 |
1.2 konstantno +0.98 živo 3+0.84 levi veter 2+1.4 visi 4 |
|
1.2 konstantno +0.98 živo 3+0.84 desni veter 2+1.4 visi 3 |
1.2 konstantno +0.98 živo 3+0.84 desni veter 2+1.4 visi 4 |
|
1.2 konstantno +0.98 živo 4+0.84 levi veter 1+1.4 visi 5 |
1.2 konstantno +0.98 živo 4+0.84 levi veter 1+1.4 visi 6 |
|
1.2 konstantno +0.98 živo 4+0.84 desni veter 1+1.4 visi 5 |
1.2 konstantno +0.98 živo 4+0.84 desni veter 1+1.4 visi 6 |
|
1.2 konstantno +0.98 živo 4+0.84 levi veter 2+1.4 žerjav 5 |
1.2 konstantno +0.98 živo 4+0.84 levi veter 2+1.4 visi 6 |
|
1.2 konstantno +0.98 živo 4+0.84 desni veter 2+1.4 visi 5 |
1.2 konstantno +0.98 živo 4+0.84 desni veter 2+1.4 visi 6 |
|
1.0 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 7 |
|
1.0 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 7 |
|
1.0 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 7 |
|
1.0 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 7 |
|
1.0 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 8 |
|
1.0 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 8 |
|
1.0 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 8 |
|
1.0 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 8 |
|
1.0 konstantno +0.98 živo 3+0.84 levi veter 1+1.4 visi 3 |
1.0 konstantno +0.98 živo 3+0.84 levi veter 1+1.4 visi 4 |
|
1.0 konstantno +0.98 živo 3+0.84 desni veter 1+1.4 visi 3 |
1.0 konstantno +0.98 živo 3+0.84 desni veter 1+1.4 visi 4 |
|
1.0 konstantno +0.98 živo 3+0.84 levi veter 2+1.4 visi 3 |
1.0 konstantno +0.98 živo 3+0.84 levi veter 2+1.4 visi 4 |
|
1.0 konstantno +0.98 živo 3+0.84 desni veter 2+1.4 visi 3 |
1.0 konstantno +0.98 živo 3+0.84 desni veter 2+1.4 visi 4 |
|
1.0 konstantno +0.98 živo 4+0.84 levi veter 1+1.4 visi 5 |
1.0 konstantno +0.98 živo 4+0.84 levi veter 1+1.4 visi 6 |
|
1.0 konstantno +0.98 živo 4+0.84 desni veter 1+1.4 visi 5 |
1.0 konstantno +0.98 živo 4+0.84 desni veter 1+1.4 visi 6 |
|
1.0 konstantno +0.98 živo 4+0.84 levi veter 2+1.4 visi 5 |
1.0 konstantno +0.98 živo 4+0.84 levi veter 2+1.4 visi 6 |
|
1.0 konstantno +0.98 živo 4+0.84 desni veter 2+1.4 visi 5 |
(212)1,0 konstantno +0.98 živo 4+0.84 desni veter 2+1.4 visi 6 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 visi 1 |
1.2 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 žerjav 7 |
|
1.2 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 žerjav 1 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 žerjav 7 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 žerjav 1 |
1.2 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 žerjav 7 |
|
1.2 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 žerjav 1 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 žerjav 7 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 8 |
|
1.2 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 žerjav 8 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 8 |
|
1.2 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 8 |
|
1.2 konstantno +0.98 živo 3+1.4 levi veter 1+0.98 žerjav 3 |
1.2 konstantno +0.98 živo 3+1.4 levi veter 1+0.98 žerjav 4 |
|
1.2 konstantno +0.98 živo 3+1.4 desni veter 1+0.98 žerjav 3 |
1.2 konstantno +0.98 živo 3+1.4 desni veter 1+0.98 žerjav 4 |
|
1.2 konstantno +0.98 živo 3+1.4 levi veter 2+0.98 žerjav 3 |
1.2 konstantno +0.98 živo 3+1.4 levi veter 2+0.98 žerjav 4 |
|
1.2 konstantno +0.98 živo 3+1.4 desni veter 2+0.98 žerjav 3 |
1.2 konstantno +0.98 živo 3+1.4 desni veter 2+0.98 žerjav 4 |
|
1.2 konstantno +0.98 živo 4+1.4 levi veter 1+0.98 žerjav 5 |
1.2 konstantno +0.98 živo 4+1.4 levi veter 1+0.98 žerjav 6 |
|
1.2 konstantno +0.98 živo 4+1.4 desni veter 1+0.98 žerjav 5 |
1.2 konstantno +0.98 živo 4+1.4 desni veter 1+0.98 žerjav 6 |
|
1.2 konstantno +0.98 živo 4+1.4 levi veter 2+0.98 žerjav 5 |
1.2 konstantno +0.98 živo 4+1.4 levi veter 2+0.98 žerjav 6 |
|
1.2 konstantno +0.98 živo 4+1.4 desni veter 2+0.98 žerjav 5 |
1.2 konstantno +0.98 živo 4+1.4 desni veter 2+0.98 žerjav 6 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 visi 1 |
1.0 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 žerjav 7 |
|
1.0 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 visi 1 |
1.0 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 visi 7 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 visi 1 |
1.0 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 žerjav 7 |
|
1.0 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 žerjav 1 |
1.0 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 žerjav 7 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 8 |
|
1.0 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 žerjav 8 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 8 |
|
1.0 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 8 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 1+0.98 žerjav 3 |
1.0 konstantno +0.98 živo 3+1.4 levi veter 1+0.98 žerjav 4 |
|
1.0 konstantno +0.98 živo 3+1.4 desni veter 1+0.98 visi 3 |
1.0 konstantno +0.98 živo 3+1.4 desni veter 1+0.98 žerjav 4 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 2+0.98 visi 3 |
1.0 konstantno +0.98 živo 3+1.4 levi veter 2+0.98 žerjav 4 |
|
1.0 konstantno +0.98 živo 3+1.4 desni veter 2+0.98 žerjav 3 |
1.0 konstantno +0.98 živo 3+1.4 desni veter 2+0.98 žerjav 4 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 1+0.98 žerjav 5 |
1.0 konstantno +0.98 živo 4+1.4 levi veter 1+0.98 žerjav 6 |
|
1.0 konstantno +0.98 živo 4+1.4 desni veter 1+0.98 žerjav 5 |
1.0 konstantno +0.98 živo 4+1.4 desni veter 1+0.98 žerjav 6 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 2+0.98 žerjav 5 |
1.0 konstantno +0.98 živo 4+1.4 levi veter 2+0.98 žerjav 6 |
|
1.0 konstantno +0.98 živo 4+1.4 desni veter 2+0.98 žerjav 5 |
1.0 konstantno +0.98 živo 4+1.4 desni veter 2+0.98 žerjav 6 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 žerjav 7 |
|
1.2 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 žerjav 7 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 7 |
|
1.2 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 7 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 8 |
|
1.2 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 8 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 8 |
|
1.2 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 8 |
|
1.2 konstantno +1.4 živo 3+0.84 levi veter 1+0.98 žerjav 3 |
1.2 konstantno +1.4 živo 3+0.84 levi veter 1+0.98 žerjav 4 |
|
1.2 konstantno +1.4 živo 3+0.84 desni veter 1+0.98 žerjav 3 |
1.2 konstantno +1.4 živo 3+0.84 desni veter 1+0.98 žerjav 4 |
|
1.2 konstantno +1.4 živo 3+0.84 levi veter 2+0.98 žerjav 3 |
1.2 konstantno +1.4 živo 3+0.84 levi veter 2+0.98 žerjav 4 |
|
1.2 konstantno +1.4 živo 3+0.84 desni veter 2+0.98 žerjav 3 |
1.2 konstantno +1.4 živo 3+0.84 desni veter 2+0.98 žerjav 4 |
|
1.2 konstantno +1.4 živo 4+0.84 levi veter 1+0.98 žerjav 5 |
1.2 konstantno +1.4 živo 4+0.84 levi veter 1+0.98 žerjav 6 |
|
1.2 konstantno +1.4 živo 4+0.84 desni veter 1+0.98 žerjav 5 |
1.2 konstantno +1.4 živo 4+0.84 desni veter 1+0.98 žerjav 6 |
|
1.2 konstantno +1.4 živo 4+0.84 levi veter 2+0.98 žerjav 5 |
1.2 konstantno +1.4 živo 4+0.84 levi veter 2+0.98 žerjav 6 |
|
1.2 konstantno +1.4 živo 4+0.84 desni veter 2+0.98 žerjav 5 |
1.2 konstantno +1.4 živo 4+0.84 desni veter 2+0.98 žerjav 6 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 visi 1 |
1.0 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 žerjav 7 |
|
1.0 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 žerjav 1 |
1.0 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 visi 7 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 1 |
1.0 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 7 |
|
1.0 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 1 |
1.0 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 7 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 8 |
|
1.0 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 8 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 8 |
|
1.0 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 8 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 1+0.98 žerjav 3 |
1.0 konstantno +1.4 živo 3+0.84 levi veter 1+0.98 žerjav 4 |
|
1.0 konstantno +1.4 živo 3+0.84 desni veter 1+0.98 žerjav 3 |
1.0 konstantno +1.4 živo 3+0.84 desni veter 1+0.98 žerjav 4 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 2+0.98 žerjav 3 |
1.0 konstantno +1.4 živo 3+0.84 levi veter 2+0.98 žerjav 4 |
|
1.0 konstantno +1.4 živo 3+0.84 desni veter 2+0.98 žerjav 3 |
1.0 konstantno +1.4 živo 3+0.84 desni veter 2+0.98 žerjav 4 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 1+0.98 žerjav 5 |
1.0 konstantno +1.4 živo 4+0.84 levi veter 1+0.98 žerjav 6 |
|
1.0 konstantno +1.4 živo 4+0.84 desni veter 1+0.98 žerjav 5 |
1.0 konstantno +1.4 živo 4+0.84 desni veter 1+0.98 žerjav 6 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 2+0.98 žerjav 5 |
1.0 konstantno +1.4 živo 4+0.84 levi veter 2+0.98 žerjav 6 |
|
1.0 konstantno +1.4 živo 4+0.84 desni veter 2+0.98 žerjav 5 |
1.0 konstantno +1.4 živo 4+0.84 desni veter 2+0.98 žerjav 6 |
|
1,2 konstantno +0.6 živo 1+0.6 viseče 1+1.3 levi potres |
1,2 stalen +0.6 živ 1+0.6 viseči 1+1.3 desni potres |
|
1,2 konstantno +0.6 živo 1+0.6 viseče 7+1.3 levi potres |
1,2 stalen +0.6 živ 1+0.6 viseči 7+1.3 desni potres |
|
1,2 konstantno +0.6 živo 2+0.6 viseče 2+1.3 levi potres |
1,2 stalen +0.6 živ 2+0.6 viseči 2+1.3 desni potres |
|
1,2 konstantno +0.6 živo 2+0.6 viseče 8+1.3 levi potres |
1,2 stalen +0.6 živ 2+0.6 viseči 8+1.3 desni potres |
|
1,2 konstantno +0.6 živo 3+0.6 viseče 3+1.3 levi potres |
1,2 stalen +0.6 živ 3+0.6 viseči 3+1.3 desni potres |
|
1,2 konstantno +0.6 živo 3+0.6 viseče 4+1.3 levi potres |
1,2 stalen +0.6 živ 3+0.6 viseči 4+1.3 desni potres |
|
1,2 konstantno +0.6 živo 4+0.6 viseče 5+1.3 levi potres |
1,2 stalen +0.6 živ 4+0.6 viseči 5+1.3 desni potres |
|
1,2 heng +0.6 live 4+0.6 hang 6+1.3 levi potres |
1,2 stalen +0.6 živ 4+0.6 viseči 6+1.3 desni potres |
|
1,0 konstanta +0.5 živo 1+0.5 žerjav 1+1.3 levi potres |
1,0 konstanta +0.5 živo 1+0.5 žerjav 1+1.3 desni potres |
|
1,0 konstanta +0.5 živo 1+0.5 žerjav 7+1.3 levi potres |
1,0 konstanta +0.5 živo 1+0.5 žerjav 7+1.3 desni potres |
|
1,0 konstanta +0.5 živo 2+0.5 žerjav 2+1.3 levi potres |
1,0 konstanta +0.5 živo 2+0.5 žerjav 2+1.3 desni potres |
|
1,0 konstanta +0.5 živo 2+0.5 žerjav 8+1.3 levi potres |
1,0 konstanta +0.5 živo 2+0.5 žerjav 8+1.3 desni potres |
|
1,0 konstantno +0.5 živo 3+0.5 viseče 3+1.3 levi potres |
1,0 konstanta +0.5 živo 3+0.5 žerjav 3+1.3 desni potres |
|
1,0 konstanta +0.5 živo 3+0.5 žerjav 4+1.3 levi potres |
1,0 konstanta +0.5 živo 3+0.5 žerjav 4+1.3 desni potres |
|
1,0 konstanta +0.5 živo 4+0.5 žerjav 5+1.3 levi potres |
1,0 konstanta +0.5 živo 4+0.5 žerjav 5+1.3 desni potres |
|
1,0 konstanta +0.5 živo 4+0.5 žerjav 6+1.3 levi potres |
1,0 konstanta +0.5 živo 4+0.5 žerjav 6+1.3 desni potres |
skupna vrednost notranje sile žarka
|
Notranja kombinacija sil žarka |
|
|
(1)1,35 konstantno +0.98 aktivno 1 |
(2)1,35 konstantno +0.98 aktivno 2 |
|
(3)1,35 konstantno +0.98 aktivno 3 |
(4)1,35 konstantno +0.98 aktivno 4 |
|
(5)1.2 konstanta +1.4 aktivno 1 |
(6)1.2 konstanta +1.4 aktivno 2 |
|
(7)1.2 konstantno +1.4 aktivno 3 |
(8)1.2 konstanta +1.4 živo 4 |
|
(9)1.0 konstanta +1.4 živo 1 |
(10)1.0 konstanta +1.4 živo 2 |
|
(11)1.0 konstanta +1.4 živo 3 |
(12)1.0 konstanta +1.4 živo 4 |
|
1.2 konstantno +1.4 levi veter 1 |
1.2 konstanta +1.4 desni veter 1 |
|
1.2 konstantno +1.4 levi veter 2 |
1.2 konstantno +1.4 desni veter 2 |
|
1,0 konstanta +1.4 levi veter 1 |
1,0 konstanta +1.4 desni veter 1 |
|
1,0 konstanta +1.4 levi veter 2 |
1,0 konstanta +1.4 desni veter 2 |
|
(21)1.2 konstantno +1.4 živo 1+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 1+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 2 |
|
1.2 konstanta +1.4 živo 2+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 2+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 2 |
|
1.2 konstanta +1.4 živo 3+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 3+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 3+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 3+0.84 desni veter 2 |
|
(33)1.2 konstantno +1.4 živo 4+0.84 levi veter 1 |
1.2 konstanta +1.4 živo 4+0.84 desni veter 1 |
|
1.2 konstantno +1.4 živo 4+0.84 levi veter 2 |
1.2 konstantno +1.4 živo 4+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 1+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 1+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 2+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 2+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 3+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 3+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 3+0.84 desni veter 2 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 1 |
1.0 konstanta +1.4 živo 4+0.84 desni veter 1 |
|
1.0 konstantno +1.4 živo 4+0.84 levi veter 2 |
1.0 konstanta +1.4 živo 4+0.84 desni veter 2 |
|
1.2 konstanta +0.98 živo 1+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 1+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 2+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 2+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 3+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 3+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 3+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 3+1.4 desni veter 2 |
|
1.2 konstanta +0.98 živo 4+1.4 levi veter 1 |
1.2 konstanta +0.98 živo 4+1.4 desni veter 1 |
|
1.2 konstantno +0.98 živo 4+1.4 levi veter 2 |
1.2 konstantno +0.98 živo 4+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 1+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 1+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 2+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 2+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 3+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 3+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 3+1.4 desni veter 2 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 1 |
1.0 konstanta +0.98 živo 4+1.4 desni veter 1 |
|
1.0 konstantno +0.98 živo 4+1.4 levi veter 2 |
1.0 konstanta +0.98 živo 4+1.4 desni veter 2 |
|
1,2 konstanta +0.6 živo 1+1.3 levi potres |
1,2 konstanta +0.6 v živo 1+1.3 desni potres |
|
1,2 konstanta +0.6 živo 2+1.3 levi potres |
1,2 konstanta +0.6 v živo 2+1.3 desni potres |
|
1,2 konstanta +0.6 živo 3+1.3 levi potres |
1,2 konstanta +0.6 v živo 3+1.3 desni potres |
|
1,2 konstanta +0.6 živo 4+1.3 levi potres |
1,2 konstanta +0.6 v živo 4+1.3 desni potres |
|
1,0 konstanta +0.5 živo 1+1.3 levi potres |
1,0 konstanta +0.5 v živo 1+1.3 desni potres |
|
1,0 konstanta +0.5 živo 2+1.3 levi potres |
1,0 konstanta +0.5 v živo 2+1.3 desni potres |
|
1,0 konstanta +0.5 živo 3+1.3 levi potres |
1,0 konstanta +0.5 v živo 3+1.3 desni potres |
|
1,0 konstanta +0.5 živo 4+1.3 levi potres |
1,0 konstanta +0.5 v živo 4+1.3 desni potres |
|
1.2 konstantno +1.4 dviganje 1 |
1.2 stalni +1.4 žerjav 2 |
|
1.0 konstantno +1.4 dviganje 1 |
1.0 konstanta +1.4 žerjav 2 |
|
1.2 konstantno +0.98 v živo 1+1.4 visi 1 |
1.2 stalno +0.98 v živo 2+1.4 visi 2 |
|
1.0 konstantno +0.98 živo 1+1.4 visi 1 |
1.0 konstantno +0.98 v živo 2+1.4 visi 2 |
|
1.2 konstantno +1.4 v živo 1+0.98 visi 1 |
1.2 konstantno +1.4 živo 2+0.98 žerjav 2 |
|
1.0 konstantno +1.4 živo 1+0.98 visi 1 |
1.0 konstanta +1.4 živo 2+0.98 žerjav 2 |
|
1.2 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 1 |
|
1.2 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 1 |
1.2 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 1 |
|
1.2 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 2 |
|
1.2 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 2 |
1.2 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 2 |
|
1.0 konstantno +0.98 živo 1+0.84 levi veter 1+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 desni veter 1+1.4 visi 1 |
|
1.0 konstantno +0.98 živo 1+0.84 levi veter 2+1.4 visi 1 |
1.0 konstantno +0.98 živo 1+0.84 desni veter 2+1.4 visi 1 |
|
1.0 konstantno +0.98 živo 2+0.84 levi veter 1+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 desni veter 1+1.4 visi 2 |
|
1.0 konstantno +0.98 živo 2+0.84 levi veter 2+1.4 visi 2 |
1.0 konstantno +0.98 živo 2+0.84 desni veter 2+1.4 visi 2 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 žerjav 1 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 žerjav 1 |
|
1.2 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 žerjav 1 |
1.2 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 žerjav 1 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 žerjav 2 |
|
1.2 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 2 |
1.2 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 2 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 1+0.98 visi 1 |
1.0 konstantno +0.98 živo 1+1.4 desni veter 1+0.98 žerjav 1 |
|
1.0 konstantno +0.98 živo 1+1.4 levi veter 2+0.98 žerjav 1 |
1.0 konstantno +0.98 živo 1+1.4 desni veter 2+0.98 visi 1 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 1+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 desni veter 1+0.98 visi 2 |
|
1.0 konstantno +0.98 živo 2+1.4 levi veter 2+0.98 žerjav 2 |
1.0 konstantno +0.98 živo 2+1.4 desni veter 2+0.98 žerjav 2 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 žerjav 1 |
|
1.2 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 1 |
1.2 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 1 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 2 |
|
1.2 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 2 |
1.2 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 2 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 1+0.98 žerjav 1 |
1.0 konstantno +1.4 živo 1+0.84 desni veter 1+0.98 žerjav 1 |
|
1.0 konstantno +1.4 živo 1+0.84 levi veter 2+0.98 žerjav 1 |
1.0 konstantno +1.4 živo 1+0.84 desni veter 2+0.98 žerjav 1 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 1+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 desni veter 1+0.98 žerjav 2 |
|
1.0 konstantno +1.4 živo 2+0.84 levi veter 2+0.98 žerjav 2 |
1.0 konstantno +1.4 živo 2+0.84 desni veter 2+0.98 žerjav 2 |
|
1,2 konstantno +0.6 živo 1+0.6 viseče 1+1.3 levi potres |
1,2 stalen +0.6 živ 1+0.6 viseči 1+1.3 desni potres |
|
1,2 konstantno +0.6 živo 2+0.6 viseče 2+1.3 levi potres |
1,2 stalen +0.6 živ 2+0.6 viseči 2+1.3 desni potres |
|
1,0 konstanta +0.5 živo 1+0.5 žerjav 1+1.3 levi potres |
1,0 konstanta +0.5 živo 1+0.5 žerjav 1+1.3 desni potres |
|
1,0 konstanta +0.5 živo 2+0.5 žerjav 2+1.3 levi potres |
1,0 konstanta +0.5 živo 2+0.5 žerjav 2+1.3 desni potres |
7. Informacije o potresnem izračunu
Potres je zapustil
Informacije o masni koncentraciji izračuna potresne sile
|
Številka vozlišča koncentracije kakovosti |
Masna teža (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
3 |
61.265 |
Spodnja strižna sila, ki deluje na vodoravno seizmično standardno vrednost: 12,752
Najmanjša spodnja seizmična strižna sila (člen 5.2.5 seizmične kode): 3,315
Koeficient prilagoditve seizmične sile vsakega delca: 1.000
Razmerje strižne teže po prilagoditvi seizmične sile: 0,062
Obdobje (krat zmanjšan koeficient)
|
Vibracijski model |
Cikel(i) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
Desni potres
Informacije o masni koncentraciji izračuna potresne sile
|
Številka vozlišča koncentracije kakovosti |
Masna teža (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
4 |
61.265 |
Spodnja strižna sila, ki deluje na vodoravno seizmično standardno vrednost: 12,752
Najmanjša spodnja seizmična strižna sila (člen 5.2.5 seizmične kode): 3,315
Koeficient prilagoditve seizmične sile vsakega delca: 1.000
Razmerje strižne teže po prilagoditvi seizmične sile: 0,062
Obdobje (krat zmanjšan koeficient)
|
Vibracijski model |
Cikel(i) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
Osem. Rezultati izračuna notranje sile
Enotno delovno stanje notranje sile
Notranja sila stebra
|
Delovno stanje |
enota |
I konec N (kN) |
I konec V (kN) |
I konec M (kN. M) |
II konec N (kN) |
II V (kN) |
II M (kN. M) |
|
Stalna obremenitev |
1 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
| 2 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
|
| 3 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
| 4 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
|
Levi veter 1 |
1 |
89.3 |
58.7 |
160.4 |
89.3 |
42.2 |
91.6 |
| 2 |
74.8 |
10.7 |
32.8 |
74.8 |
27.2 |
61.7 |
|
| 3 |
89.3 |
42.2 |
91.6 |
89.3 |
33.9 |
186.7 |
|
| 4 |
74.8 |
27.2 |
61.7 |
74.8 |
35.4 |
139.9 |
|
|
1 pravi veter |
1 |
71.4 |
22.9 |
32.7 |
71.4 |
26.6 |
41.8 |
| 2 |
70.2 |
60.3 |
174.3 |
70.2 |
43.8 |
86.1 |
|
| 3 |
71.4 |
26.6 |
41.8 |
71.4 |
34.8 |
118.5 |
|
| 4 |
70.2 |
43.8 |
86.1 |
70.2 |
35.6 |
185.4 |
|
|
Levi 2 veter |
1 |
44.1 |
52.9 |
158.2 |
44.1 |
36.4 |
65.2 |
| 2 |
75.3 |
2.5 |
17.7 |
75.3 |
14.0 |
46.3 |
|
| 3 |
44.1 |
36.4 |
65.2 |
44.1 |
28.2 |
146.0 |
|
| 4 |
75.3 |
14.0 |
46.3 |
75.3 |
22.2 |
91.6 |
|
|
2 pravi veter |
1 |
74.5 |
32.6 |
70.8 |
74.5 |
16.9 |
31.7 |
| 2 |
44.9 |
55.9 |
173.3 |
44.9 |
39.4 |
64.9 |
|
| 3 |
74.5 |
16.9 |
31.7 |
74.5 |
25.2 |
84.3 |
|
| 4 |
44.9 |
39.4 |
64.9 |
44.9 |
31.1 |
153.1 |
|
|
Dvignite 1 pritisk na levo - kolo |
1 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
| 2 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
|
| 3 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
| 4 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
|
Dvignite 1 desni - tlak kolesa |
1 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
| 2 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
|
| 3 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
| 4 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
|
Dvignite 1 levo - zavorno silo |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
Dvignite 1 desno - zavorno silo |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
Potres je zapustil |
1 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
| 2 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
|
| 3 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
|
| 4 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
|
Desni potres |
1 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
| 2 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
|
| 3 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
| 4 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
Notranje sile žarka
|
Delovno stanje št. |
Enota št. |
I konec N (kN) |
I konec V (kN) |
I konec M (kN. M) |
II konec N (kN) |
II V (kN) |
II M (kN. M) |
|
Stalna obremenitev |
1 |
0.0 |
0.0 |
0.0 |
0.4 |
3.6 |
4.2 |
| 2 |
10.2 |
15.1 |
45.0 |
8.6 |
0.9 |
19.1 |
|
| 3 |
0.4 |
3.6 |
4.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
8.6 |
0.9 |
19.1 |
10.2 |
15.1 |
45.0 |
|
|
Levi veter 1 |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
42.6 |
67.2 |
207.9 |
42.6 |
4.5 |
75.7 |
|
| 3 |
0.0 |
15.3 |
17.6 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.7 |
4.1 |
75.7 |
42.7 |
55.6 |
157.6 |
|
|
1 pravi veter |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
15.3 |
17.6 |
| 2 |
41.8 |
52.3 |
136.2 |
41.8 |
7.4 |
66.7 |
|
| 3 |
0.0 |
7.6 |
8.8 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.4 |
1.0 |
66.7 |
42.4 |
58.7 |
194.2 |
|
|
Levi 2 veter |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
6.1 |
7.1 |
| 2 |
32.4 |
34.9 |
153.1 |
32.4 |
11.1 |
55.0 |
|
| 3 |
0.0 |
18.3 |
21.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
29.6 |
17.3 |
55.0 |
29.6 |
54.4 |
112.7 |
|
|
2 pravi veter |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
32.5 |
53.3 |
105.5 |
32.5 |
18.4 |
52.5 |
|
| 3 |
0.0 |
6.1 |
7.1 |
0.0 |
0.0 |
0.0 |
|
| 4 |
35.5 |
11.6 |
52.5 |
35.5 |
35.4 |
160.1 |
|
|
Dvignite 1 pritisk na levo - kolo |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.3 |
2.8 |
21.1 |
9.3 |
2.8 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.7 |
0.9 |
3.9 |
9.7 |
0.9 |
11.7 |
|
|
Dvignite 1 desni - tlak kolesa |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.7 |
0.9 |
11.7 |
9.7 |
0.9 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.3 |
2.8 |
3.9 |
9.3 |
2.8 |
21.1 |
|
|
Dvignite 1 levo - zavorno silo |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
Dvignite 1 desno - zavorno silo |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
Potres je zapustil |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.2 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.1 |
|
|
Desni potres |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.1 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.2 |
Premik vozlišča
Premik vozlišča pod konstantno obremenitvijo (mm)
|
Številka vozlišča |
X na premik |
Y na premik |
|
1 |
2.71 |
0.08 |
|
2 |
2.71 |
0.08 |
|
3 |
1.81 |
2.27 |
|
4 |
1.81 |
2.27 |
|
5 |
1.57 |
0.11 |
|
6 |
1.57 |
0.11 |
|
7 |
0.00 |
16.43 |
Premik vozlišča pod živo obremenitvijo (mm)
|
Številka vozlišča |
X na premik |
Y na premik |
|
1 |
2.74 |
0.07 |
|
2 |
2.74 |
0.07 |
|
3 |
1.82 |
1.33 |
|
4 |
1.82 |
1.33 |
|
5 |
1.59 |
0.10 |
|
6 |
1.59 |
0.10 |
|
7 |
0.00 |
17.32 |
Bočni (vodoravni) premik vozlišča (mm)
|
Delovno stanje |
vozlišče |
Delta x |
vozlišče |
Delta x |
|
Levi veter 1 |
1 |
19.39 |
2 |
2.28 |
| 3 |
19.03 |
4 |
4.72 |
|
| 5 |
18.34 |
6 |
5.84 |
|
| 7 |
12.09 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
1 pravi veter |
1 |
4.21 |
2 |
22.48 |
| 3 |
12.34 |
4 |
25.07 |
|
| 5 |
13.42 |
6 |
24.43 |
|
| 7 |
18.93 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Levi 2 veter |
1 |
21.44 |
2 |
5.68 |
| 3 |
26.17 |
4 |
15.76 |
|
| 5 |
25.94 |
6 |
16.85 |
|
| 7 |
21.40 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
2 pravi veter |
1 |
10.35 |
2 |
24.28 |
| 3 |
21.10 |
4 |
30.85 |
|
| 5 |
22.19 |
6 |
30.79 |
|
| 7 |
26.49 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Dvignite 1 levo - zavorno silo |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Dvignite 1 desno - zavorno silo |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Potres je zapustil |
1 |
4.21 |
2 |
4.18 |
| 3 |
6.22 |
4 |
6.21 |
|
| 5 |
6.34 |
6 |
6.33 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Desni potres |
1 |
4.18 |
2 |
4.21 |
| 3 |
6.21 |
4 |
6.22 |
|
| 5 |
6.33 |
6 |
6.34 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
Rezultati oblikovanja komponent
Opomba:
*Zgoraj le del celotnega poročila.
*Zgornje slike niso povezane s podatki, ampak vse za isti projekt
Morda vam bo všeč tudi
Pošlji povpraševanje
