Predstavitev izdelka

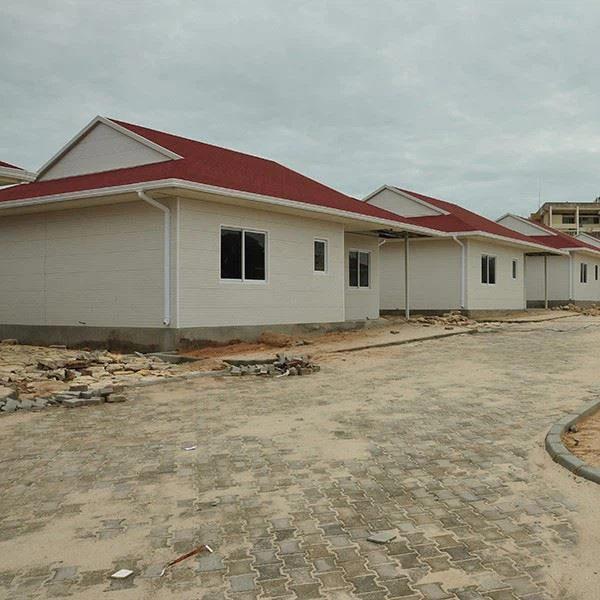

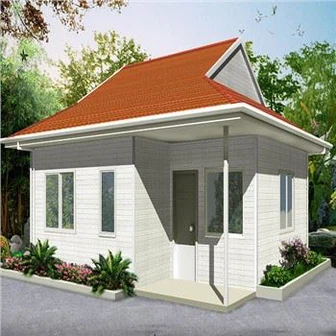

Zasnova enonadstropne-nadstropne hiše 120 kvadratnih metrov (Filipini/Čile/Papua Nova Gvineja)
I. Tloris (dimenzije: 10m × 12m, skupna površina: 120㎡)
Opis postavitve
Hiša ima praktično pravokotno postavitev, ki se popolnoma prilagaja podnebnim značilnostim (visoka temperatura, obilne padavine v tropskih regijah, visoko potresno tveganje in obalna slana pršila na delnih območjih) Filipinov, Čila, Peruja in Papue Nove Gvineje (PNG). Razdeljen je na funkcionalne cone: 3 spalnice, 2 kopalnici, odprta kuhinja, dnevna soba in pokrita veranda (za odpornost na dež, močno sončno svetlobo in tropske ciklone na obalnih območjih PNG). Celotna zasnova zagotavlja dobro prezračevanje in osvetlitev, z velikimi okni, nameščenimi v dnevni sobi in spalnicah, ter je v skladu z osnovnimi gradbenimi predpisi vsake države glede potresne odpornosti, zaščite pred vlago-in požarne varnosti.
Podrobnosti cone
Dnevna soba: 4m × 5m=20㎡. Nahaja se v središču hiše, povezana z odprto kuhinjo in verando za priročne dnevne aktivnosti in druženje.
Odprta kuhinja: 3m × 4m=12㎡. Meji na dnevno sobo, s pultom, ki ločuje oba prostora. Opremljen z oknom (več kot ali enako 15 % kuhinjske površine) za odvod dima in prezračevanje, v skladu z zahtevami filipinskega nacionalnega gradbenega zakonika (NBCP) glede naravnega prezračevanja. Detektor dima, povezan z lokalnim alarmnim sistemom, je priporočljiv za izpolnjevanje čilskih standardov Norma Chilena (NCh) 2353 požarne varnosti, prostor za kuhanje pa je oddaljen 1,5 m od notranjih sten po NBCP.
Spalnice:
Glavna spalnica: 4 m × 4,5 m=18㎡. Z lastno -kopalnico (3 m × 2 m=6㎡), vgradno-omaro in velikim oknom proti jugu za naravno svetlobo.
Spalnica 2: 3,5 m × 4 m=14㎡. Primerno za otroke ali goste, z vgradno-omaro.
Spalnica 3: 3,5 m × 4 m=14㎡. Več-funkcionalna soba, lahko se uporablja kot spalnica ali delovna soba.
Kopalnice:
En-kopalnica (glavna spalnica): 3 m × 2 m=6㎡. Opremljen je s straniščem, tušem in umivalnikom.
Javna kopalnica: 3 m × 2 m=6㎡. Nahaja se med spalnico 2 in spalnico 3, opremljena s straniščem, tušem in umivalnikom za skupno uporabo.
Koridor: 1,5 m × 8 m=12㎡. Povezuje vse prostore in zagotavlja nemoten pretok prometa.
Pokrita veranda: 2m × 5m=10㎡. Nahaja se na vhodu, zagotavlja prehodni prostor in ščiti vrata pred dežjem. Za obalna območja PNG je veranda ojačana z-odpornimi nosilci in razmikom strešnih nosilcev, zmanjšanim na 600 mm, da se upre tropskim ciklonom (hitrost vetra večja ali enaka 150 km/h), v skladu z državnim gradbenim kodeksom PNG (2014).
Postavitev vrat in oken
Glavna vrata: 1 komplet (1,2 m × 2,1 m). Nahaja se na verandi in je izdelan iz proti-korozijske aluminijeve zlitine z varnostno ključavnico.
Vrata za spalnico: 3 kompleti (0,9 m × 2,1 m vsak). Notranja lesena vrata z zvočno izolacijo.
Kopalniška vrata: 2 kompleta (0,8 m × 2,1 m vsaka). Vodotesna vrata iz aluminijeve zlitine.
Windows: skupaj 8 kompletov. Velika drsna okna (1,5 m × 1,8 m vsako) v dnevni sobi in glavni spalnici; krilna okna (1,2 m × 1,5 m vsako) v drugih spalnicah in kuhinji. Vsa okna so opremljena z dvo-slojnim kaljenim steklom s funkcijami proti-UV in zvočne izolacije, opremljena z zaščitnimi mrežami proti komarjem (obvezno v tropskih regijah Filipinov) in okvirji iz-aluminijeve zlitine za pomorsko-za odpornost na obalno slano prho PNG, v skladu z lokalnimi standardi proti koroziji.
II. Seznam materialov, količina in proračun
Opomba: količina je izračunana na podlagi dejanskega območja gradnje, konstrukcijskih zahtev in gradbenih predpisov vsake države, s 5-odstotno rezervo za izgubo materiala. Vsi materiali imajo lokalni certifikat: oznako BPS (Filipini), certifikat INN (Čile) in skladnost z PNGSI (PNG) za izpolnjevanje regionalnih regulativnih zahtev.
1. Zunanji stenski materiali
|
Ime materiala |
Specifikacija |
Količina |
Opombe |
|
Zunanja obloga iz cementnih vlaken |
1220 mm × 2440 mm × 8 mm |
52 listov |
Odporen na vremenske vplive, proti-koroziji |
|
OSB plošča |
1220 mm × 2440 mm × 12 mm |
52 listov |
Strukturna stabilnost; kemično -obdelano zaradi odpornosti na termite (zahteva filipinskega NBCP, poglavje 8 za zatiranje škodljivcev) |
|
Zračna membrana |
1,5m × 50m/zvitek |
8 zvitkov |
Odporen{0}}na vlago, zračen |
|
Lahka jeklena kobilica |
Tip U-, 75 mm × 50 mm × 0,8 mm (nadgradnja na debelino 1,0 mm za čilski seizmični standard NCh 433) |
120 kosov (3m/kos) |
Okvirjanje zunanjih sten; proti-seizmični pritrdilni elementi, ki se uporabljajo za povezave (skladnost s filipinsko NBCP seizmično cono 4) |
|
Izolacija iz steklene volne |
1200 mm × 600 mm × 75 mm |
180 kosov |
Toplotna izolacija, zvočna izolacija |
|
Mavčne plošče |
1220 mm × 2440 mm × 12 mm |
52 listov |
Notranji sloj zunanje stene |
|
Tesnilna masa in pritrdilni elementi |
Tesnilna masa,-samorezni vijaki |
1 komplet |
Za vgradnjo in tesnjenje |
2. Materiali za notranje stene
|
Ime materiala |
Specifikacija |
Količina |
Opombe |
|
Mavčne plošče |
1220 mm × 2440 mm × 12 mm |
104 listov |
Dvo{0}}sloj za notranje stene |
|
Lahka jeklena kobilica |
Tip U{0}}, 75 mm × 50 mm × 0,8 mm |
180 kosov (3m/kos) |
Okvirjanje notranjih sten |
|
Izolacija iz steklene volne |
1200 mm × 600 mm × 75 mm |
220 kosov |
Toplotna izolacija, zvočna izolacija |
|
Tesnilna masa in pritrdilni elementi |
Tesnilna masa,-samorezni vijaki |
1 komplet |
Za vgradnjo in tesnjenje |
3. Strešni materiali
|
Ime materiala |
Specifikacija |
Količina |
Opombe |
|
Barvna jeklena enojna ploščica |
1000 mm × 3000 mm × 0,5 mm; odsevni premaz neobvezen za severne sušne regije Čila |
40 kosov |
Odporen na vremenske vplive, od-rja |
|
OSB plošča |
1220 mm × 2440 mm × 15 mm |
52 listov |
Osnovni sloj strehe |
|
Zračna membrana |
1,5m × 50m/zvitek |
8 zvitkov |
Odporen{0}}na vlago, zračen |
|
Strešni nosilec iz lahkega jekla |
Prilagojeno, razpon 10 m |
12 sklopov |
Nosilna konstrukcija strehe; izveden izračun potresne obremenitve (Čile NCh 433, skladnost PNG AS/NZS 1170) |
|
Izolacija iz steklene volne |
1200 mm × 600 mm × 100 mm (nadgradnja na 150 mm za južno hladno podnebje Čila, toplotni standard NCh 1535) |
200 kosov |
Toplotna izolacija strehe |
|
Mavčne plošče (stropne) |
1220 mm × 2440 mm × 12 mm |
52 listov |
Strešni strop |
|
Strešni pritrdilni elementi in obloge |
Strešni žeblji, obrobe, slemenske kape |
1 komplet |
Za tesnjenje in pritrditev strehe; utripa sega 150 mm čez robove stene (zahteva za vodoodpornost Čile NCh 1682) |
4. Vrata in okna
|
Ime materiala |
Specifikacija |
Količina |
Opombe |
|
Glavna vrata iz aluminijeve zlitine |
1,2 m × 2,1 m, dvo-slojno kaljeno steklo; pomorska{3}}zlitina za odpornost proti obalni koroziji PNG |
1 komplet |
Varnost, odporen na vremenske vplive |
|
Notranja lesena vrata |
0,9m × 2,1m, zvočna izolacija |
3 sklopi |
Vrata za spalnico |
|
Vodotesna vrata iz aluminijeve zlitine |
0,8 m × 2,1 m, vodoodporen |
2 kompleta |
Kopalniška vrata |
|
Drsna okna |
1,5 m × 1,8 m, dvo-slojno kaljeno steklo |
4 sklopi |
Dnevna soba, glavna spalnica |
|
Zaslonska okna |
1,2 m × 1,5 m, dvo-slojno kaljeno steklo |
4 sklopi |
Ostale spalnice, kuhinja |
|
Okovje za vrata in okna |
Tečaji, ključavnice, ročaji, drsna vodila |
1 komplet |
Za namestitev vrat in oken; Pritrdilni elementi iz nerjavečega jekla 316, ki se uporabljajo za odpornost na pršenje obalne soli PNG |
5. Drugi pomožni materiali
|
Ime materiala |
Specifikacija |
Količina |
Opombe |
|
Beton (talna plošča) |
Beton C25 |
36 m³ |
Talna podlaga, debelina 10 cm; dvignite 300 mm-500 mm za območja PNG, ki so izpostavljena poplavam; Jakost C25 ustreza čilskemu NCh 1603 in filipinskemu NBCP |
|
Jeklene palice |
Φ12mm, Φ16mm |
2,5 tone |
Ojačitev za talno ploščo; 0,8-odstotno minimalno razmerje (skladnost filipinskega NBCP) za odpornost na seizmično gibanje |
|
Vodotesna membrana (kopalnica) |
PVC vodotesna membrana |
20 ㎡ |
Hidroizolacija tal in sten v kopalnici; pokriva stene do višine 300 mm (skladno z vodovodnimi predpisi vseh treh držav) |
|
Talne ploščice (kopalnica/kuhinja) |
600 mm × 600 mm, nedr- |
30 ㎡ |
Vodoodporen,-nedrseč |
III. Opombe
Tloris je mogoče prilagoditi glede na lokalno podnebje in življenjske navade (npr. razširitev verande na območjih z močnimi padavinami na Filipinih, povišanje talne plošče za odpornost proti poplavam PNG). Vse prilagoditve morajo biti usklajene z lokalnimi gradbenimi predpisi (NBCP za Filipine, serija NCh za Čile, državni gradbeni predpisi PNG 2014 za PNG).
Lahka jeklena konstrukcija je primerna za seizmične in podnebne razmere ciljnih držav, s prednostmi majhne teže, visoke trdnosti in hitre gradnje. Parametri seizmične zasnove so prilagojeni vsaki regiji: Filipini (Seizmična cona 4), Čile (Seizmična cona 5), PNG (Seizmična cona 3-4), protipotresne povezave pa so obvezne.
Vsi materiali ustrezajo lokalnim gradbenim predpisom in imajo dobro vzdržljivost ter prilagodljivost lokalnemu okolju (npr. proti-koroziji, proti-UV-ju,-odpornosti na vlago). Dodatni ukrepi vključujejo ovire za termite (Filipini), odsevne strešne prevleke (severne regije Čila) in morske -materiale (PNG obalna območja).
Administrativna skladnost: pred gradnjo si zagotovite gradbeno dovoljenje (Filipini), Permiso de Construcción (Čile) ali odobritev gradnje (PNG). Angažirajte lokalne licencirane inženirje za-nadzor na kraju samem, zlasti za strukturne povezave in hidroizolacijo, da zagotovite upoštevanje kodeksa med izvajanjem.
Manjkajoči materiali za dostavo na ključ (120㎡ eno-nadstropna hiša)
Dostava na ključ zahteva, da je hiša popolnoma funkcionalna in pripravljena za vselitev, zajema notranja zaključna dela, vodovod, elektriko, HVAC, napeljave in manjša zunanja dela. Obstoječi seznam materialov vključuje le konstrukcijske, zidne, strešne in osnovne pomožne materiale; manjkajo naslednje kategorije, pri čemer je treba upoštevati skladnost z gradbenimi predpisi Filipinov, Čila in PNG.
1. Materiali vodovodnega sistema
Ključnega pomena za funkcionalnost kopalnice in kuhinje, mora biti v skladu z lokalnimi vodovodnimi kodeksi (Filipinski NBCP poglavje 17, Čile NCh 1302, PNG standardi oskrbe z vodo).
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
PVC/PEX cevi |
DN20-DN50 (oskrba z vodo); DN50-DN110 (odvodnjavanje) |
80-100m (oskrba); 50-60m (drenaža) |
PEX,-odporen proti koroziji za obalna območja PNG; PVC izpolnjuje čilske standarde tlaka NCh 1302 |
|
Priključki za cevi |
Kolena, T-sklopke, sifoni, povratni ventili |
1 komplet (40-50 kosov) |
okovje iz nerjavečega jekla 316 za PNG; neprepustna{1}}zasnova, ki jo zahtevajo vse tri države |
|
Sanitarna oprema |
Stranišča (2 enoti), prhe (2 enoti), umivalniki (3 enote: 2 kopalnici + 1 kuhinja) |
Skupaj 7 enot |
Modeli-varčevanja z vodo (obvezni v Čilu NCh 1302); proti-zasnova za trdo vodo na Filipinih |
|
Grelnik vode |
Električni (100 L) ali plin (odvisno od lokalne oskrbe) |
1 enota |
Ustreza lokalnim električnim/plinskim kodeksom; zaščita pred-pregrevanjem (PNG in Filipini) |
|
Greznica/komplet za povezavo |
Montažni beton (1000L) ali kompaktni septični sistem |
1 komplet |
Ustreza okoljskim standardom PNG; ustrezen naklon drenaže (1-2 %) na NBCP |
2. Materiali električnega sistema
Bistvenega pomena za oskrbo z električno energijo, upoštevati je treba lokalne električne predpise (Filipini PEC 2017, Čile NCh 2353, PNG AS/NZS 3000).
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
Električne žice in kabli |
Bakrena žica (1,5 mm²-4 mm²), PVC izolacija |
150-200m |
Ognjevarna izolacija (Čile NCh 2353); UV-odporen za izpostavljena področja (PNG) |
|
Odklopniki in razdelilna omarica |
Glavni odklopnik (63A), odklopniki vej (16A-20A), RCD |
1 razdelilna omarica + 8-10 odklopnika |
Zemeljska zaščita (obvezna v vseh treh državah); seizmično{0}}odporna montaža (Čile/PNG) |
|
Stikala in vtičnice |
Vodotesne vtičnice (kopalnice/kuhinje), navadna stikala |
15-20 vtičnic + 10-12 stikal |
IP44 ocena za mokre prostore; vtičnice,-varne za otroke (priporočilo NBCP na Filipinih) |
|
Svetilke |
Stropne luči (dnevne/spalnice), delovne luči (kuhinje), kopalniške kozmetične luči |
8-10 enot |
Energijsko{0}}učinkovita LED (obvezna v Čilu); zasnova proti-vlagi za kopalnice |
|
Sistem ozemljitve |
Ozemljitvena palica (2 m), ozemljitvena žica (6 mm²), sponke |
1 komplet |
Skladno z AS/NZS 3000 (PNG); ustrezna ozemljitev za zaščito pred strelo (tropske regije Filipinov) |
3. HVAC in prezračevalni materiali
Prilagodi se lokalnemu podnebju: tropski vročini (Filipini/PNG) in temperaturnim nihanjem (Čile sever/jug).
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
Klimatske naprave |
Split-vrsta (1,5HP za spalnice, 2HP za dnevno sobo) |
4 enote (3 spalnice + 1 dnevna soba) |
Energetsko-učinkovit (filipinski standardi DOE); hladilna zmogljivost, prilagojena severni vročini Čila |
|
Stropni ventilatorji |
48-56 palcev, odporen na vremenske vplive |
4 enote (ujema se z lokacijami AC) |
Dodatno prezračevanje za visoko vlažnost (Filipini/PNG); rezila-odporna proti rji (PNG obalna) |
|
Kuhinjski izpušni ventilator |
Kanalni, premer 150 mm |
1 enota |
Skladen s požarno varnostjo Čile NCh 2353; odstranjuje hlape pri kuhanju (odprta kuhinja) |
|
Grelniki (samo Čile) |
Električni panelni grelniki ali plinski grelniki |
2-3 enote (spalnice) |
Ustreza toplotnim standardom NCh 1535 za hladno podnebje južnega Čila |
4. Notranji zaključni materiali
Bivalni prostor dopolnjuje z estetiko in funkcionalnostjo ter izpolnjuje lokalne standarde končne obdelave.
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
Materiali za tla (ne{0}}mokri prostori) |
Vinilne plošče, laminat ali keramične ploščice |
90 ㎡ (dnevna soba/spalnice/hodnik) |
Vodoodporen vinil za vlažnost PNG; odporen-na praske (družinska uporaba); požarno-ocenjeno (Čile NCh 1803) |
|
Stenska barva in temeljni premaz |
Pralna barva iz lateksa (notranja); vreme{0}}odporna barva (zunanja veranda) |
20-25 litrov (notranjost); 5-8 litrov (zunanji) |
Formula proti -plesni (Filipini/PNG); UV{1}}odporna zunanja barva (vse države) |
|
Vgradne{0}}omare in omare |
Vezan les/iverne plošče z melaminsko prevleko |
3 garderobne omare (spalnice) + 1 komplet kuhinjskih omar |
Les,-obdelan s termiti (Filipini); plošče,-odporne na vlago (PNG); seizmična montaža (Čile) |
|
Notranje obloge in letve |
PVC ali lesene obloge (robovi vrat/oken, stropne karnise) |
40-50 metrov |
PVC za mokre prostore (kopalnice); les za estetiko (dnevne sobe/spalnice) |
|
Kuhinjski pult |
Granit, kremen ali laminat |
12 ㎡ (ujema se s kuhinjsko površino) |
Odporen na vročino (Čile NCh 2353); odporen-na madeže in enostaven za čiščenje (vse države) |
5. Zunanji pomožni materiali
Zagotavlja popolnost zunanjosti in skladnost z lokalnimi varnostnimi/okoljskimi standardi.
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
Žlebovi in odtočne cevi |
Aluminij ali PVC (premer 100 mm) |
30-40 metrov (žlebovi) + 4-6 odtočne cevi |
Morski{0}}aluminij (PNG obalni); ustrezen naklon za močne padavine (južni Filipini/Čile) |
|
Zunanje stopnice/rampa (če je potrebno) |
Beton ali kovina (za nagnjene parcele) |
1 komplet |
Ne{0}}nedrseča površina (vse države); seizmična ojačitev (Čile/PNG) |
|
Ograje (obod) |
Kovinski ali betonski stebri z žično mrežo/lesenimi letvami |
30-40 metrov |
Kovina proti -rjavi (PNG); višina je v skladu z lokalnimi zakoni o coniranju (vse države) |
|
Tlakovanje dovoza/hodišča |
Betonske plošče ali prod |
20-30 ㎡ |
Prepustni tlaki (okoljski standardi PNG); nosilnost-za vozila |
6. Varnostni in razni materiali
Obvezno za odobritev uporabe, ki zajema požarno varnost, varovanje in manjše bistvene elemente.
|
Ime materiala |
Specifikacija |
Ocena količine |
Opombe (skladnost s kodo in prilagodljivost) |
|
Gasilni aparati |
Suha kemikalija (2 kg) |
2-3 enote |
Nameščen v bližini kuhinje in izhodov (Čile NCh 2353, NBCP za Filipine, poglavje 9) |
|
Detektorji dima in ogljikovega monoksida |
Baterijsko-napajanje ali ožičenje |
3-4 enote |
Medsebojno povezani (Čile NCh 2353); obvezno za plin{1}}ogrevane domove (Čile/PNG) |
|
Varnostne ključavnice in rešetke |
Zapahi (vrata), okenske rešetke (pritličje) |
1 komplet (ključavnice) + 4-6 okenskih mrež |
Pro-zasnova proti kraji; odstranljive rešetke za zasilne izhode (Filipini NBCP) |
|
Zvonci in poštni nabiralnik |
Brezžični zvonec, vremenski-nabiralnik |
1 vsak |
Poštni nabiralnik s ključavnico (vse države); nastavljiva glasnost zvonca |
Ključne opombe za skladnost na ključ
Vsi materiali morajo imeti lokalne certifikate (BPS, INN, PNGSI), da se uskladijo z okvirom skladnosti s kodo obstoječega dizajna.
Regionalne prilagoditve: dajte prednost materialom proti-vlagi/termitom za Filipine/PNG, potresno{1}}odpornim napeljavam za Čile in korozijski-delom za obalna območja PNG.
Montažna dela za te sisteme (vodovodne, električne, zaključna dela) niso vključena v prvotni proračun in so kritična za dobavo na ključ.
Morda vam bo všeč tudi
Pošlji povpraševanje
