Modularni kontejnerski objekt za kampiranje za rudarsko lokacijo AMMAN – Indonezija



1️⃣ Naročnik: PT AMMAN Mineral Internasional (Indonezija)

2️⃣ Lokacija: rudarsko mesto na oddaljenem otoku, Indonezija

3️⃣ Obseg: Gradnja 6 enakih dvo-nadstropnih modularnih taborniških zgradb za nastanitev delovne sile

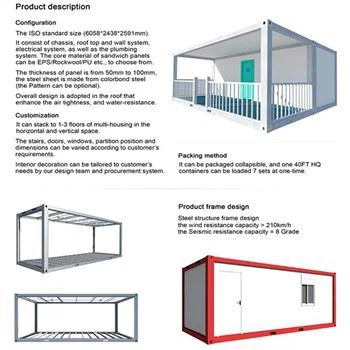

4️⃣ Modularne enote: CBC Standard Flatpack Container House

5️⃣ Mere: Š 2438 mm × D 6000 mm × V 2700 mm

6️⃣ Skupaj enot: 6 stavb × 80 enot=480 kontejnerskih hiš



Postavitev na zgradbo:

▶️ Dve etaži, vsaka s 40 sobami (40 kontejnerjev)

▶️ Sobe so razporejene v dveh zadnji--vrsti (20 + 20)

▶️Zunanji hodniki na obeh dolgih straneh (brez notranjega hodnika)

▶️Dostop prek zunanjih jeklenih stopniščnih stolpov na vsakem koncu



Arhitekturni zaključek:

▶️Zunanjost objekta (stene kontejnerjev): Modra (RAL 5010)

▶️Hodniki, stopnice, ograje: Rumena (RAL 1021) z zaščitnim sistemom lakiranja 300 µm

▶️Strešna kritina: lahka pocinkana jeklena strešna konstrukcija nad celotnim objektom (eno-naklon ali dvokapnica, naklon -5 stopinj)



Transport in logistika:

🌏 4 zabojniki z ravnim pakiranjem, povezani kot 1 transportna enota

🌏 2 svežnja (8 zabojnikov) se prilegajo v 1 × 40-ft High Cube (HQ) zabojnik

🌏 Skupna količina pošiljanja: 480 ÷ 8=60 × 40-ft HQ kontejnerjev, plus 15 x 40-ft HQ za vse hodnike, stopnice, ograje, streho in sanitarije.



✅ Hitro uvajanje

Zasnova ploščate embalaže CBC zmanjša količino transporta za 75 % v primerjavi s tradicionalnimi zabojniki

Čas sestavljanja na -gradišču: < 30 dni na stavbo z majhno ekipo

Vzporedni tokovi dela: priprava temeljev, medtem ko moduli prispejo

✅ Dokazana vzdržljivost v tropskih morskih okoljih

Enote CBC imajo okvirje iz pocinkanega jekla Z275, izolacijo iz PU pene in tesnila razreda mornarice-

Sistem barve 300 µm na obtočnih elementih presega ISO 12944 C5-M (razred morske korozije)

Integracija strehe in modula preprečuje vdor vode,-ki je kritična za-indonezijske otoke z veliko padavinami

✅ Logistična učinkovitost

8 enot na 40-ft HQ kontejner poveča prostor plovila

Poenostavljeno carinjenje (standardizirana oznaka HS za modularna ohišja)

Težki žerjavi niso potrebni-moduli, sestavljeni s teleskopskimi viličarji

✅ Skladnost in udobje

Izpolnjuje indonezijske standarde SNI za začasna bivališča delavcev

Vsaka soba vključuje: izolirane stene/streho, drsna okna, vrata, električne vtičnice, stropni ventilator, vodovodni in električni sistem;

Naravno navzkrižno-prezračevanje z dvojno{1}}postavitvijo

✅ Razširljivost in prihodnja prilagodljivost

Zgradbe je mogoče razstaviti in prestaviti

Dodatni moduli, ki se enostavno integrirajo za razširitev kampa



1 postavitev zgradbe (na enoto)



Parameter	Vrednost
Gradbeni odtis	24.38 m (W) × 60.0 m (L)
Število nadstropij	2
Sobe v nadstropju	40 (20 na stran)
Širina koridorja	1,5 m (zunanji, konzolni ali podprti)
Višina-do-tal	2,9 m (vključno s strukturno globino)
Skupna višina stavbe (do napuščev)	-6.2 m
Strešni previs	0,6 m na vse strani

Opomba: Kontejnerji so nameščeni neposredno na izravnan betonski podstavek ali podlago iz vijačnih pilotov.



2 Strešni sistem

Struktura: Hladno oblikovani C-prerezi na lahkih jeklenih nosilcih ali portalnih okvirjih

Razpon: 24,38 m (čist razpon ali s centralno podporo, če je potrebno)

Obloge: 0,5 mm BMT valovita pocinkana jeklena pločevina (modra, ustrezna estetika)

Odvodnjavanje: Škatlasti žlebovi + odtočne cevi na koncih



3 Naklada

stopnice: Dva zunanja jeklena stopniščna stolpa na stavbo (eden na vsakem koncu)

Širina: 1,2 m

Tekalne plasti: jeklena rešetka ali karo plošča

Držala: Ø48 mm pocinkana cev, rumeno lakirana

Sprehajalne poti: Konzolne ali stebri{0}}podprte jeklene palube z-odporno površino

---



Postavka	Opis	Količina	Opombe
Kontejnerski moduli	CBC Flatpack House (2,438×6,0×2,7 m)	80 enot	Vnaprej{0}}opremljeno z vrati, okni, izolacijo, grobo-elektriko
Konstrukcijsko jeklo (streha)	C200–C250 gredi in rešetke (razred 300)	-8.500 kg	HDG ali barvano
Struktura pešpoti	Nosilci SHS/RHS, nosilci rešetk	-3.200 kg	Barvano rumeno (300 µm sistem)
Stopniščni stolpi	Tetive, podesti, ograje	2 kompleta	Rumena barva,-nedrseče tekalne plasti
Strešne obloge	0,5 mm galv. jeklena pločevina	1,600 m²	Prevlečen-modro
Pritrdilni elementi in dodatki	Vijaki, sponke, sidra, tesnila	-	Odporen-na korozijo
Sistem barvanja	300 µm epoksi/poliuretanski premaz	-1.200 m² (rumena območja)	Za prehode, stopnice, ograje

Skupaj za 6 stavb

Zabojniki: 480 enot

Strešno jeklo: 51.000 kg

Jeklena pot/stopnišče: 19.200 kg

Strešna obloga: 9,600 m²

Pošiljanje: HQ kontejnerji 60 × 40 ft
